KJ210型全液压掘进钻车
已阅读：256次类别：开山潜孔钻机、钻车
标签：
- 咨询热线：
130-61296-777
详细描述：

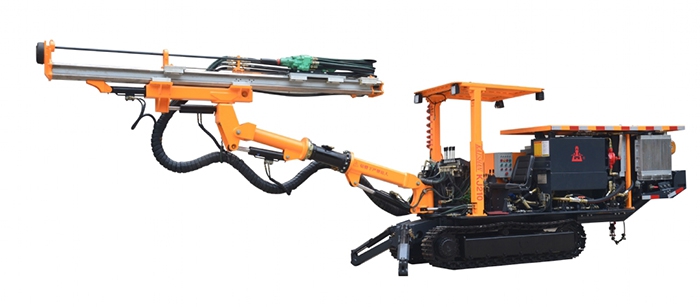

开山KJ210型全液压掘进钻车，用途及特点
KJ210型全液压掘进钻车适用于中小断面巷道中进行硬岩矿山掘进工作，巷道断面15m2(宽4.2m×高3.6m)，在此断面内满足施工要求任何角度和位置。
钻车配有支撑架，钻车工作时通过前支腿进行稳车，保证作业的稳定、可靠;
钻车液压系统具备完善的保护装置：凿岩完毕后凿岩机自动停止;防卡钎保护装置;低油位、油温过高、过滤器堵塞等各种故障报警保护装置;
各控制按钮和操纵阀集中安装，便于操作;
凿岩机钻臂升降平稳，回转灵活，钻孔定位准确;
整车布置合理，各维修保养部位均受到良好保护，同时易于维护保养;
高频冲击凿岩机采用梯级活塞优化了冲击波传递效率，提高钻进速度，降低钎具消耗并提高设备的安好率;
一系列自动功能有助于司机集中精力安全、快速、准确地钻进;
可靠的万向大臂具有最佳断面覆盖形状，推进梁360°翻转便于快速方便地实现钻孔定位;
可选配增加柴油机动力站，方便钻车转场;柴油机动力站采用模块化设计，方便组装拆卸;
产品参数：

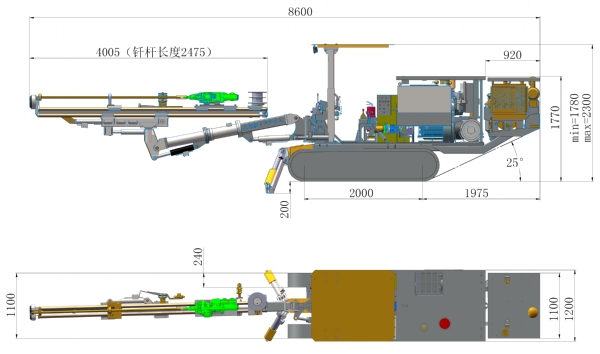

| 外形尺寸与重量 | 钻进系统 | |||
|---|---|---|---|---|
| 长度 | 8600㎜ | 凿岩机 | HC50/R38 | |
| 宽度 | 1200㎜ | 冲击功率 | 13kW | |
| 高度 | 1780㎜ | 冲击压力 | 130bar | |
| 重量 | 约6200㎏ | 最大回转压力 | 150bar | |
| 行驶速度（水平） | 2㎞/h | 频率 | 62Hz | |
| 最大爬坡能力 | 20° | 扭矩 | 325Nm | |
| 安全防护 | 孔径 | Φ38-76㎜ | ||
| 噪音水平 | ＜100dB(A) | 推进梁翻转 | 360° | |
| 可升降安全顶棚 | 符合防滚翻防落石要求 | 推进梁补偿行程 | 1200㎜ | |
| 风水路系统 | 钻孔深度 | 2100㎜ | ||
| 空压机 | 1×JN5 | 钻臂型号 | K10 | |
| 排量 | 0.5m3/min | |||
| 压力 | 8bar | 电动液压泵站 | ||
| 钎尾润滑装置 | 电磁润滑泵 | 电动机 | 45kW三相电机 | |
| 润滑耗气量 | 0.3 m3/min | 冲击/推进/钻臂 | 轴向变量柱塞泵 | |
| 润滑耗油量 | 180-250g/h | 回转 | 齿轮泵 | |
| 水泵 | 1×CR3 | 过滤精度 | 10μ | |
| 功率 | 1.5kW | 液压油箱 | 240L | |
| 水泵排量 | 3m3/h | 液压冷却器 | 水冷却器 | |
| 底盘 | 工作电压 | 380V | ||
| 底盘型号 | KJ210.6履带底盘 | 频率 | 50Hz | |
| 传动系统 | 驱动马达+减速器 | 启动方式 | 星-三角 | |
| 工作状态稳车方式 | 前支腿稳车 | 推荐电缆规格 | 3×35+1×16 | |
| 辅助稳车 | 液压铰车 | |||
| 选装动力站柴油机 | YC2108 | |||
